煙臺環球新品亮相CCMT2026中國數控機床展

2026-04-23

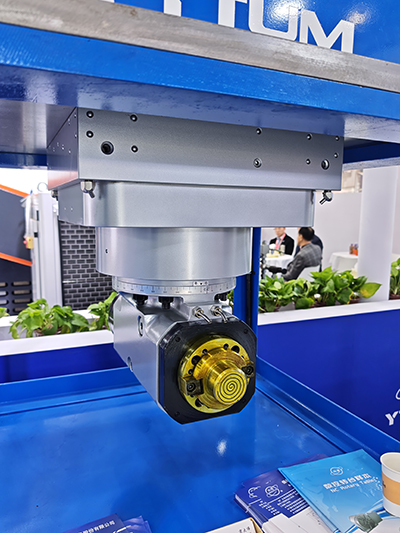

KJBD-6351D-PLS懸臂式B軸動力擺頭為五軸車銑復合加工中心核心功能部件，適配垂直Y軸結構機床，采用法蘭連接形式，結構緊湊、外形精巧。B軸采用大扭矩力矩電機驅動，最大輸出扭矩1500Nm。主軸采用集成車削功能的高速電主軸，最高轉速12000r/min，最大輸出扭矩100Nm。兩軸均搭配高精度齒盤與角度編碼器，分度精度±5″，重復定位精度±1″，可實現固定角度與任意角度定位鎖緊，滿足車銑復合加工需求。產品可在主機系統控制下實現多軸聯動，工件一次裝夾即可完成復雜型面及螺紋等精密加工，具備高剛性、高精度、高效率等優勢，是五軸車銑復合加工中心的優選核心部件。

KJBD-6351D-XH懸臂式B軸動力擺頭作為五軸車銑復合加工中心的核心功能部件，采用法蘭連接結構，整體設計簡潔緊湊、外形尺寸精巧，廣泛適配垂直Y軸結構車銑復合機床。產品由B軸回轉機構與切削主軸組成，B軸采用大扭矩力矩電機驅動，最大輸出扭矩1500Nm。主軸搭載具備車削功能的高速電主軸，最高轉速6000r/min，最大輸出扭矩330Nm。兩軸均搭配高精度齒盤與角度編碼器，分度精度±5″，重復定位精度±1″，可實現固定角度與任意角度定位鎖緊，可充分滿足車銑復合加工需求。在主機系統聯動控制下，可實現工件一次裝夾完成直線、圓弧、斜線及各類螺紋等精密加工，具備高剛性、高精度與高可靠性，是五軸車銑復合加工中心的優選配套部件。

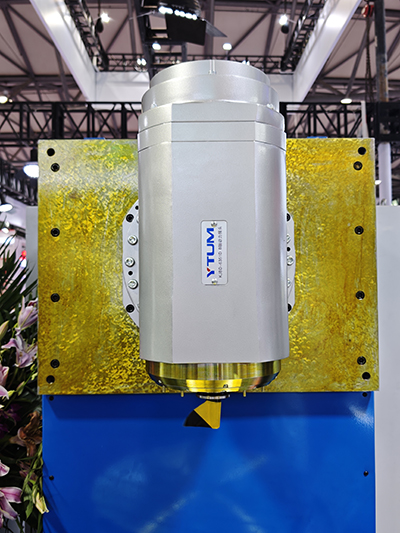

KJBD-6354S-YS加強型B軸動力刀架作為五軸車銑復合加工中心的核心功能部件，采用兩端定位支撐結構，整體剛性優異，可適配高速、重載加工工況，廣泛應用于斜床身模擬Y軸結構的車銑復合機床。產品由B軸回轉機構與切削主軸組成，B軸采用大扭矩力矩電機驅動，最大輸出扭矩1050Nm，。主軸搭載集成車削功能的高速電主軸，最高轉速12000r/min，最大輸出扭矩214Nm。兩軸均搭配高精度齒盤與角度編碼器，分度精度±5″，重復定位精度±1″，可實現固定角度與任意角度定位鎖緊，可全面滿足車銑復合加工需求。在主機系統聯動控制下，可實現工件一次裝夾完成直線、圓弧、斜線及各類螺紋等精密加工，具備高剛性、高精度、運行穩定等優勢，是五軸車銑復合加工中心的優選配套部件。

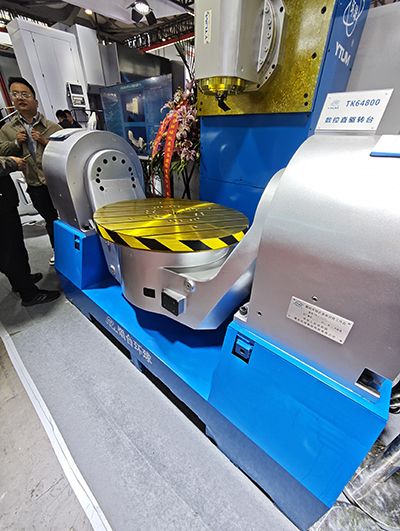

TK64800數控可傾直驅回轉工作臺作為高端五軸數控加工中心的核心功能部件，采用大扭矩力矩電機直驅結構，A、C兩軸均配置高精度角度編碼器，兩軸分度精度±5″、重復定位精度±2″，保障精準回轉定位。A軸采用雙電機同步驅動，峰值扭矩達7400Nm，C軸峰值扭矩3700Nm，工作臺最大承載1200kg，整機剛性優異、運行穩定。兩軸配備氣動鎖緊機構，剎緊剛性強、動作響應迅速。產品預留激光對刀儀安裝接口，可實現刀具高精度檢測與實時補償。整機具備轉速高、響應快、定位精準、無傳動磨損等特性，在伺服系統控制下可完成任意角度孔、槽及復雜曲線加工，是高端五軸數控加工中心的優選配套部件。

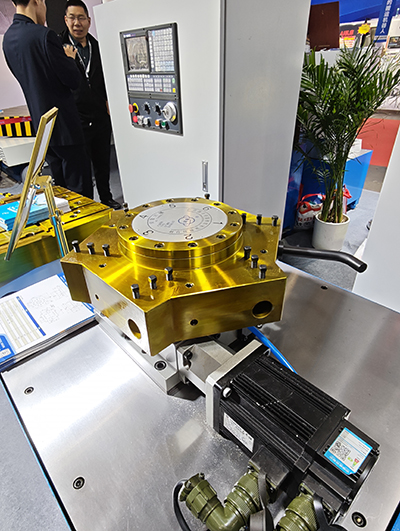

KJDJ-3506CS為汽車差速器殼體加工專用刀架，可協同機床直線移動軸完成插補運動，通過鵝頸刀具伸入殼體內部，刀臺鎖緊后實現內腔圓弧面精密加工。刀架采用蝸輪蝸桿傳動機構，確保鵝頸刀高精度旋轉進給，搭配高精密端齒盤鎖緊裝置，實現刀具精準定位與切削高剛性。中心出水結構有效保障連續切削穩定性，產品結構緊湊、外形精巧，兼具高精度與高剛性。刀架最大承受切向力矩7000Nm，分度精度±5″、重復定位精度±2″，工位數為6，綜合性能優異、性價比突出，是差速器殼體內腔圓弧面加工的理想專用部件。

KJXT-55QW-SJ全自動直角銑頭具備自動抓頭、自動分度、自動拉刀功能，適配數控龍門銑、落地鏜等大型機床，工件一次裝夾即可完成多面鉆、銑、鏜加工，大幅提升加工精度與效率。其殼體經特殊熱處理及鑄造，C軸配置高精密端齒盤，主軸選用優質合金鋼并搭配進口超精密預載軸承，剛性與精度兼具。該銑頭最大扭矩1500Nm、最高轉速3500r/min、最大功率37kW，高可靠、高效率，是大型數控加工機床的優選配套部件。
